山西蓄熱式催化燃燒設備組成

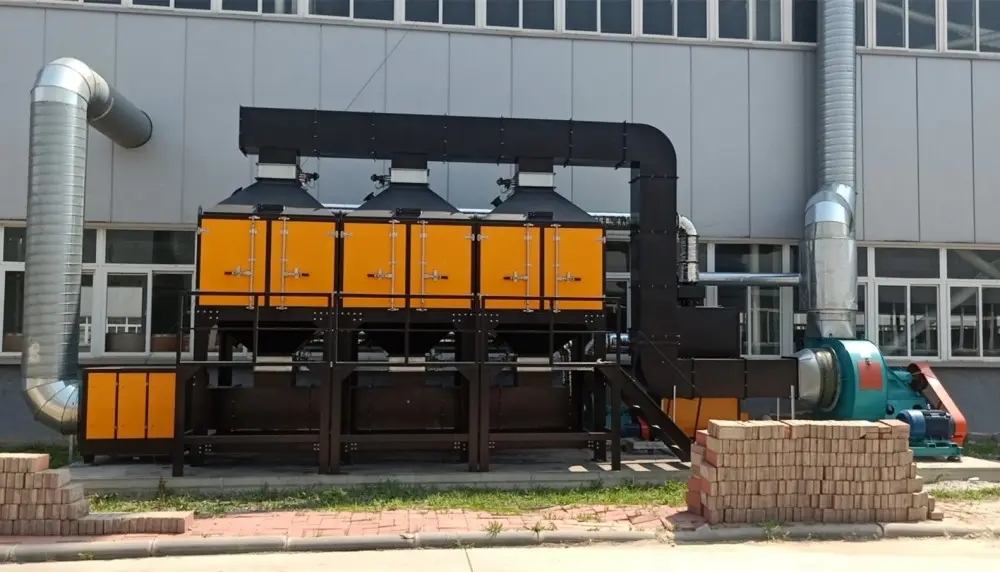

蓄熱式催化燃燒設備由:吸附器、蓄熱式催化燃燒設備(RCO)、混流箱、熱交換器、吸附氣動閥門、脫附氣動閥門、脫附風機和控制系統等組成。

系統的設計處理風量為7500-100000m3/h

1.吸附器

吸附器的作用是吸附凈化氣體中的有 機物質,氣體通過吸附器后,氣體中的有 機物質被活性炭吸附而截留,氣體得到凈化。本系統中的吸附器有3-7臺,每臺的設計處理風量為2500-15000m3/h,

總處理風量7500-100000m3/h單臺吸附器的技術參數如下

活性炭:活性炭規格100×100;

熱電偶:數量6-14支,量程0-200℃

2.蓄熱式催化燃燒設備

蓄熱式催化燃燒設備的作用是把從活性炭上脫附岀來的有 機氣體進行催化分解,分解成無du的C02和H20,達到凈化氣體的目的,同時為活性炭再生提供熱空氣。

其設計參數如

設計處理風量:2000、4000m3/h;

風壓：4000Pa；

催化劑:蜂窩陶瓷催化劑；

啟動熱功率:數量21-36支,380V；

熱電偶:數量2支。量程0-500℃。

3.混流箱

混流箱主要作用是風量均衡器,對過高溫的排放氣體進行降溫操作。

4.熱交換器

熱交換器主要作用是對高溫氣體進行降溫,對低溫氣體進行升溫操作。

5.脫附風機

型號:高壓離心風機9-9.No5c,功率4KW(2-5萬風量)

9-9No5.5,功率5.5KW(5-10萬風量）

6. 控制系統

控制系統采用PLC自動控制,其中PLC、變頻器、繼電器、接觸器、空氣開關等采用知名品牌。

系統要求有手動、自動功能,設備正常運行采用自動功能,調試檢修采用手動功能。控制系統的控制設備有氣動閥、脫附風機、補冷風機、電加熱器、溫度、時間、壓力這幾個參數。用戶可根據控制工藝的要求修改設備的控制溫度、時間參數、提示功能、脫附溫度、脫附風機、閥門、熱電偶故障、溫度過高,產生提示(聲光提示器)、急停功能。按下急停功能,系統停止。關閉所有氣動閥門,斷電保護功能。系統突然停電,需要關閉所有氣動閥門。控制電箱采用防雨電柜制作。
