鍋爐脈沖布袋除塵器結構設計

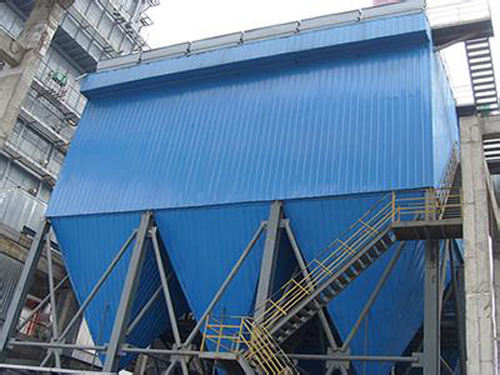

鍋爐配套脈沖布袋除塵器由運行平穩、低阻、低能耗、清灰效果好、占地面積小的脈沖袋式除塵器本體、保護系統、壓縮空氣系統（包括儲存罐、油水分離器、管路）、控制系統（包括儀器儀表、PLC柜、MCC柜、現場操作柜）等組成。

鍋爐配套脈沖布袋除塵器結構設計：

（1）結構框架及箱體——結構框架用于支撐除塵器本體、灰斗及輸 灰設備等；箱體包括上箱體、中箱體及灰斗等。
（2）濾袋、籠骨和花板——濾袋和籠骨組成了除塵器的濾灰系統；花板用于支撐濾袋組件和分隔過濾室（含塵段）及凈氣室，并作為除塵器濾袋組件的檢修平臺；濾袋組件從花板裝入。
（3）進氣系統——包括進風導流總管、導流板、進風口電動調節閥。
（4）排氣系統——包括由排氣管道等組成的除塵器凈化氣體排放系統。
（5）卸灰系統——裝置又除塵器灰斗上的清堵空氣炮、手動插板閥卸料器等組成了除塵器的卸灰系統，下部可配接輸灰設備、平臺、欄桿、爬梯及手（氣）動閥門的檢修平臺 。
（6）除塵器頂部防雨棚——用于保護電磁脈沖閥等除塵器頂部裝置 除塵器照明系統。

（1）鍋爐除塵器做保溫、油漆和防腐、防護設計及供貨安裝，包括設備、管道、閥門及土建等。

（2）鋼結構先涂防銹底漆，采用耐風化、防腐的有線油漆（二底二面），最后一道面漆在現場施工完工后再刷，漆顏色由需方確認。

（3）除塵器本體設計制作時兼顧保溫的施工，保溫釘、保溫外包板（彩鋼板）固定用槽鋼、角鋼設備的密度合理；通氣道、旁通管、灰斗與下箱體連接部位的包角制作規范；保溫材料選取較好的產品，保溫層度根據要求設計；保溫外包板與保溫層留有空氣隔熱層；必要的防雨設施防止保溫被浸濕。

（4）除塵器的保溫設計能滿足除塵器內部不出現結露的要求。除塵器的保溫選用符合國家標準的材料，按國家的相關標準和工藝要求進行保溫，并提供相應的材質質量證明文件。

（5）除塵器的外裝飾采用彩鋼板，所有易被踩踏的保溫具有良好的防護措施。外裝飾平整、光滑、美觀。
